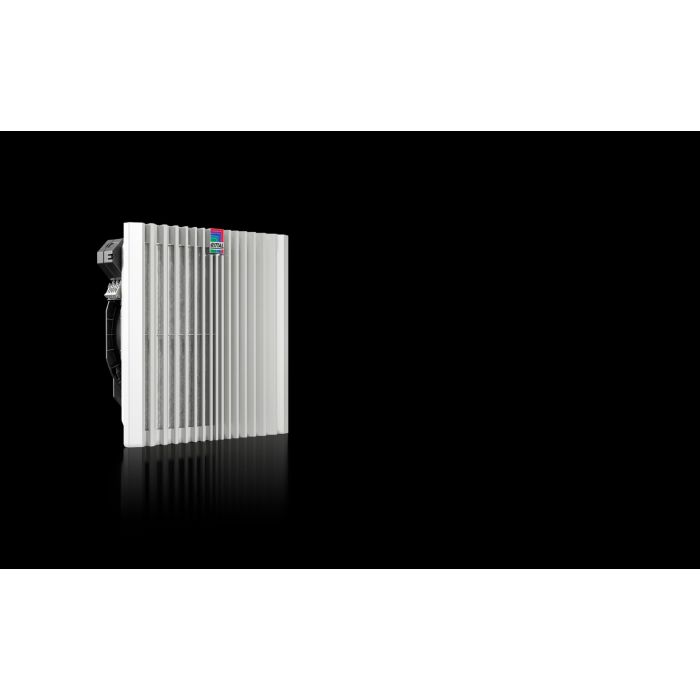

Blue e+ fan-and-filter unit EMC



Design                                                                     Wall-mounted EMC

Product description                                                  EMC fan-and-filter units offer a high shielding/attenuation effect and meet

                                                                                 requirement category 2 to EN 61587-3.

Benefits                                                                    Easy filter changes, thanks to a new opening mechanism on the louvred grille

                                                                                 Faster installation on the enclosure with optimised detent hooksDiagonal fan

                                                                                 Technology achieves more even and constant ventilation of the enclosure,

                                                                                 Thanks to improved pressure stabilityTool-free assembly

Material                                                                    Plastic

Colour                                                                      RAL 7035

Supply includes                                                        Complete unit ready to install, including EMC filter mat

Fan                                                                           Diagonal, EC motor

 Air throughput,

unimpeded airflow (with chopped-fibre filter)             At 50 Hz: 931 m³/h

Air throughput with matching outlet filter

including chopped-fibre filter                                      At 50 Hz: 728 m³/h

Rated operating voltage                                             200 V - 240 V, 1~, 50 Hz/60 Hz

Power consumption Pel                                              At 50 Hz: 173.5 W

Rated current max.                                                     At 50 Hz: 1.38 A



IP protection category to IEC 60 529                         IP51 with chopped-fibre filterIP 56 with chopped-fibre filter and hose-proof hood

Protection category                                                    NEMAType 12 with chopped-fibre filterType 3, 3R with chopped-fibre filter and

                                                                                   hose-proof hood

Note                                                                           To improve energy efficiency and extend the service life of the devices, we

                                                                                   recommend the use of thermostats or temperature displays

Operating temperature range                                     -25 °C...55 °C

Storage temperature range                                         -25 °C...70 °C

Noise level                                                                   At 50 Hz: 72 dB(A)

Interfaces                                                                     0 - 10 V/PWM inputSpeed outputFloating fault signal contactRS485 (ModBus)



Net weight                                                                    4.01 kg

Gross weight                                                                4.218 kg



ETIM 9                                                                          EC000320

ETIM 8                                                                          EC000320

ECLASS 8.0                                                                  27180716
